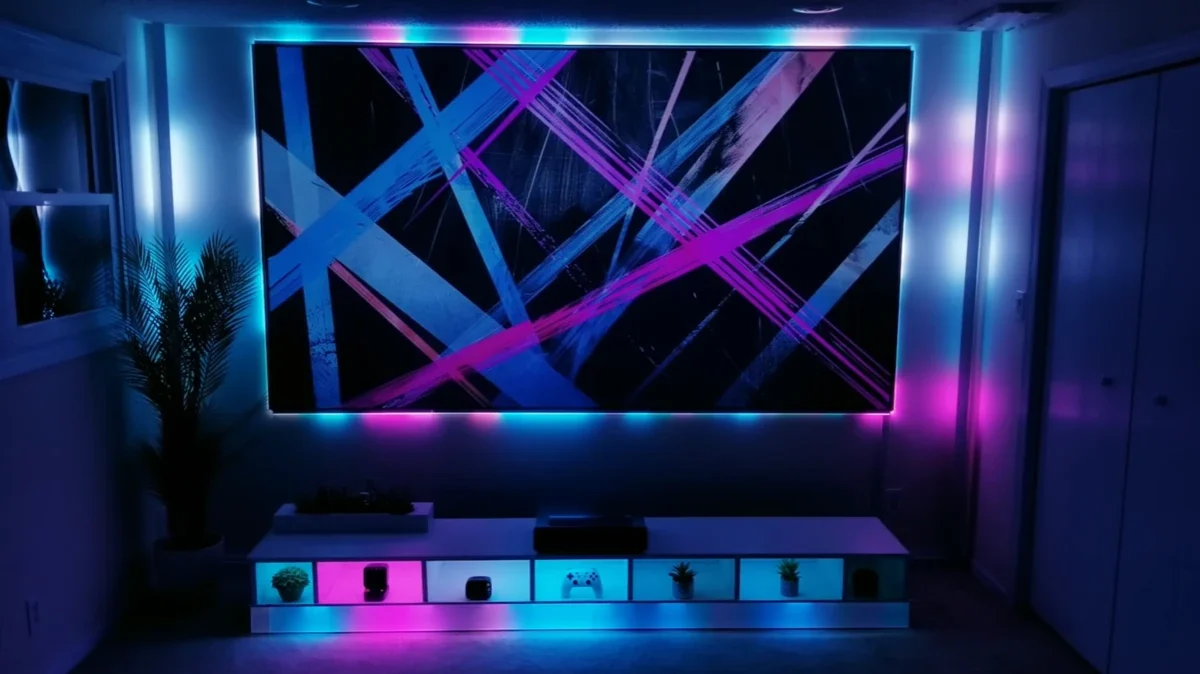

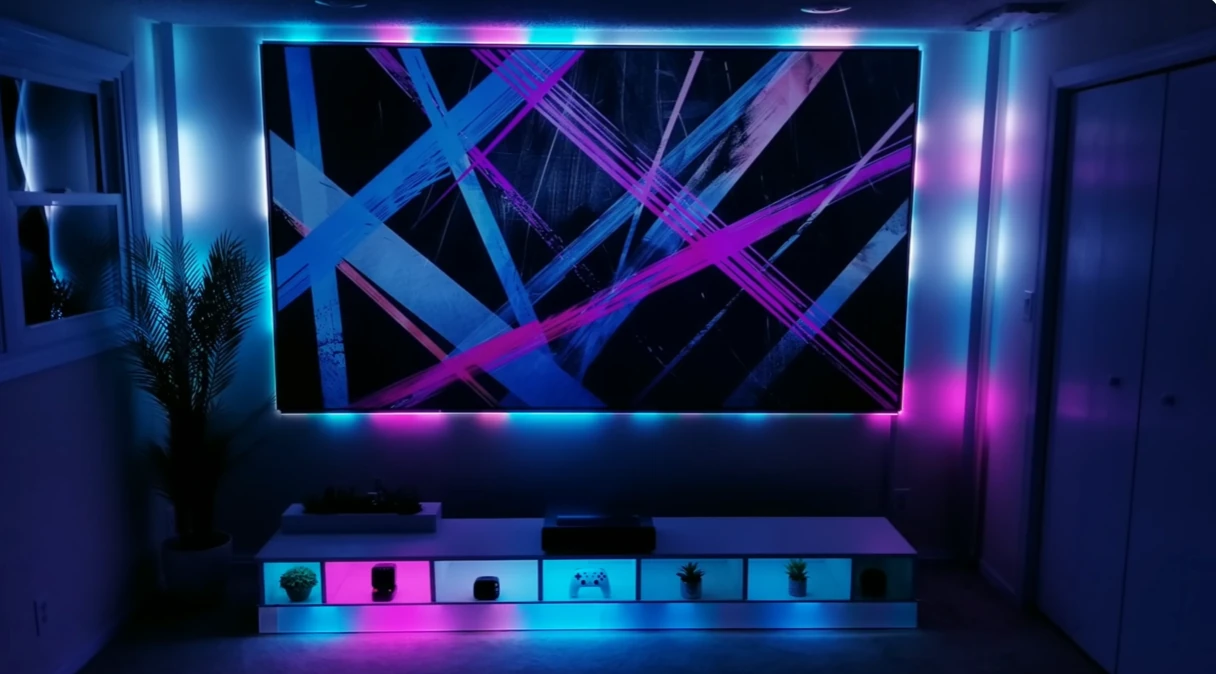

L’effet Ambilight de Philips, qui prolonge l’image du téléviseur sur le mur, est bien connu. Cependant, les solutions officielles sont souvent coûteuses ou limitées à certains modèles de TV. La communauté DIY a depuis longtemps trouvé des alternatives. Chris Maher, de la chaîne YouTube Chris Maher, a démontré comment créer un système Ambilight complet pour un écran ALR de 120 pouces avec projecteur, sans écrire une seule ligne de code.
Signal RGB et WLED : une intégration innovante
Les systèmes Ambilight faits maison nécessitaient auparavant des solutions complexes comme Hyperion/HyperHDR. Désormais, Signal RGB, un programme populaire chez les gamers pour synchroniser l’éclairage périphérique, supporte nativement WLED. Cela permet à toute carte ESP32 avec le firmware WLED de recevoir directement les données de couleur des pixels depuis un PC en temps réel, sans matériel de capture supplémentaire.
« Tu déplaces littéralement un segment de bande LED sur la carte de l’écran là où se trouvent physiquement les ampoules — et tout commence à fonctionner. », explique Chris Maher.
- Plus de 500 LED adressables autour d’un écran de 120 pouces
- 4 zones d’éclairage indépendantes
- Aucune ligne de code nécessaire pour la configuration
- Bande SK6812 RGBW avec diode blanche
Assemblage simplifié : profils en aluminium et bandes LED
Maher a utilisé des profils en aluminium diffuseurs blanc laiteux Maada fixés autour de l’écran avec du ruban adhésif double face 3M. À l’intérieur des canaux se trouve une bande SK6812 RGBW avec 60 LED/m. Autour des plinthes, une bande WS2812B plus dense avec 100 LED/m crée un effet edge-lit en acrylique.
- Installer WLED sur ESP32 (appareils prêts à l’emploi ou firmware en 60 secondes)
- Télécharger Signal RGB → « Installer » → « Screen Ambient »
- Dans la section Réseau, ajouter le dispositif WLED par adresse IP
- Configurer les segments dans Appareils → WLED (max. 150 LED par segment)
- Déplacer chaque segment vers la zone correspondante sur l’écran dans Mise en page
- Enregistrer la mise en page — répéter pour le contenu grand écran avec bandes noires
Compatibilité avec projecteurs via HDMI sans fil
Puisque Signal RGB capture l’image depuis le moniteur PC, le signal peut être envoyé au projecteur par câble HDMI standard ou transmetteur HDMI sans fil. Maher a testé plusieurs modèles et trouvé une option sans latence, fonctionnant en « plug and play » sans réglages supplémentaires.
Important : ce système fonctionne uniquement lorsque la vidéo est lue sur un PC. Pour les consoles ou dispositifs de streaming sans sortie PC, une solution comme une carte de capture HDMI + HyperHDR est nécessaire. Pour les gamers PC et home cinémas basés sur un media-PC, c’est actuellement le moyen le plus simple d’obtenir un ambilight complet.
Cela qui prenait auparavant une soirée avec fer à souder et terminal se fait maintenant à la souris en une heure.
